八、FBL-3391型料位計
1、儀表用途：
該儀表應用于 石油、化工、冶金、焦化、煤碳。典型實際，大中小化 肥冷凝塔、氣提塔、銅洗塔等合成反應過程的液面控制，各種立式、臥式球形容器中液位連續測量。
2、技術特點：
⑴直接用計數標定，計數率范圍任意確定，儀表失電后再來電后自動轉入測量，高可靠性，抗干擾能力強，放射源衰變自動補償
⑵測量原理及儀表構成
利用射線穿透被測容器中的物料時，射線部分被介質所吸收，物料的變化引起探測器按收到的射線強弱變化，探測器將這一信號變化送入微機處理，轉換成料位全量程百分?jǐn)?shù)顯示和輸出。

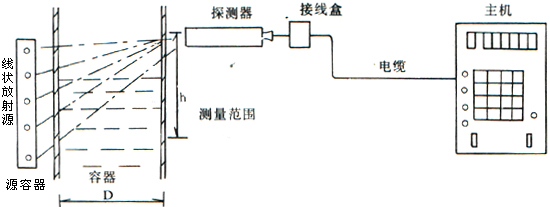

測量系統圖如下：
3、主要技術指標
⑴測量范圍 10-30cm（單點源檢測方式）
30-100cm（多點源檢測方式）
⑵測量精度 ±（3-5）%滿量程。
⑶穩定性 ±1%滿量程。
⑷信號線性處理范圍 150-10000脈沖/秒。
⑸顯示方式 6位LED數字顯示，1位LED狀態標志顯示
⑹輸出信號 4-20mA 0-10mA
0-5V 1-5V。
⑺上下限報警 繼電器觸點輸出28VDC 120VAC 3A（電 阻負載）。
⑻時間常數 5秒 64秒
⑼數據輸入方式 標定參數薄膜 按鍵直接送入。
⑽探測器信號傳輸距離 最大1000米。
⑾放射源 銫-137（小量程） 鈷-60。
⑿射線泄漏量 1 米處低于國家居民安全標準（5豪西沃/年）。
⒀環境溫度 探測器-20℃—+65℃ >65℃加水冷卻套，主機
0-45℃。
⒁環境濕度 探測器 95%，主機 85%（相對濕度）。
⒂防爆等級 隔爆探測器 dIIBT3 （舊規則B3d）。
⒃供電 220VAC±10% <30VA。
⒄主機尺寸 200×140×450mm，盤面開孔 185×125mm。
|
